Berichte zur Laufzeit filtern

  PDF ansehen

  Download PDF und Beispieldatenbank

Die Datenquelle eines Berichts verhält sich gemeinhin statisch. Die Auswahl der Daten geschieht entweder im Vorfeld über die Filterung einer Abfrage oder über Gruppierungsebenen des Berichts. Mit der in Access 2007 eingeführten Berichtsansicht jedoch kommt mehr Leben ins Spiel. Diese erlaubt zur Laufzeit eine Modifikation der zugrundeliegenden Daten. Der folgende Beitrag zeigt zudem, wie Sie das Layout über Bedingte Formatierung von Textfeldern aufpeppen können.

Beispieldatenbank

Die Beispiele dieses Artikels finden Sie in der Datenbank 1701_BerichtsFilter.accdb.

Die Berichtsansicht

Ein Bericht kommt üblicherweise für den gestalteten Ausdruck von Daten zur Anwendung. Wollten Sie dabei mehrere Auszüge der gleichen Daten mit unterschiedlichen Bedingungen ausdrucken, so war dies einst ein umständlicheres Unterfangen. Die Auswahl der Daten hatte etwa über eine Abfrage stattzufinden, in der Sie die Bedingungen über Parameter von außen steuerten. Hier könnten Sie VBA-Funktionen verwenden, die statt fest eingebauter Parameter variable Vergleichswerte liefern.

Bei der Berichtsansicht benötigen Sie derlei Kniffe nicht. Sie ermöglicht die dynamische Filterung der Datenquelle zur Laufzeit, ähnlich, wie bei einem Formular. Sie schalten die Berichtsansicht entweder über die entsprechende Ribbon-Schaltfläche ein, oder Sie setzen sie gleich im Entwurf des Berichts, indem Sie die Eigenschaft Standardansicht auf Berichtsansicht einstellen. Diese Ansicht ist, im Gegensatz zur Layoutansicht, immer verfügbar und muss in den Optionen der Datenbank nicht ausdrücklich erlaubt werden. Wohl aber existiert eine Eigenschaft Berichtsansicht zulassen unter dem Format-Reiter des Eigenschaftenblatts, die auf Ja stehen muss, damit der Bericht zur Laufzeit in diese umgeschaltet werden kann. Sonst stehen nur die Seitenansicht und gegebenenfalls die Layoutansicht zur Verfügung.

Tatsächlich verändert der Bericht in dieser Ansicht komplett sein Wesen und wird imgrunde zu einem Formular. Ein Fenster-Tool etwa zeigt, dass sich die verwendete Fensterklasse nun nicht mehr OReport nennt, sondern OForm, also identisch zur für Formularfenster verwendeten.

Für das Beispiel zu diesem Beitrag kommt eine Datenbank zum Einsatz, die bereits in der Ausgabe 5/2015, Daten ins Web exportieren, zur Demonstration von Web-Exporten diente. Das Datenmodell für jene Wettkampfdatenbank wird hier nicht nochmals erläutert. Das Beziehungsmodell mit seinen vier Tabellen ist in Bild 1 gezeigt. Es gibt Radwettkämpfe, Teilnehmer in verschiedenen Altersklassen und deren Wettkampfresultate.

Das Datenmodell der Beispieldatenbank zu fingierten Wettkampfdaten

Bild 1: Das Datenmodell der Beispieldatenbank zu fingierten Wettkampfdaten

Ziel der aktuellen Beispieldatenbank ist nun nicht ein Web-Export, sondern der Ausdruck der Resultate über einen Bericht. Diese sollen wahlweise nach Wettkampfkategorien und Altersklassen filterbar sein. Das damals dazu verwendete Formular ist in der Datenbank ebenfalls enthalten (frmErgebnisse), aber um eine Spalte erweitert, die die Durchschnittgeschwindigkeit visuell darstellt (siehe Bild 2). Dabei kommt für dieses Textfeld kein Grafiksteuerelement zum Einsatz, sondern ein Textfeld mit Bedingter Formatierung, dessen Einstellungen wir gleich noch eingehender beleuchten.

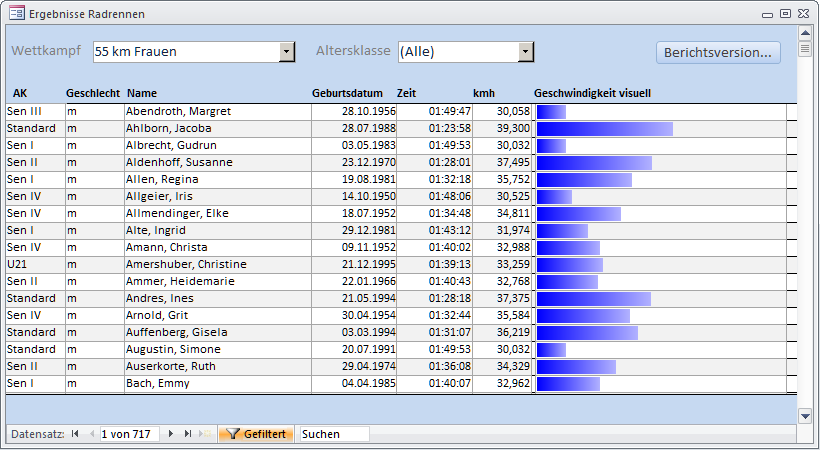

Das Formular frmErgebnisse zur Auswertung der Wettkampfresultate

Bild 2: Das Formular frmErgebnisse zur Auswertung der Wettkampfresultate

Die beiden Kombinationsfelder oben dienen der Filterung der Resultate, wobei wir hierfür kleine VBA-Ereignisprozeduren benutzen. Das Formular baut direkt auf der Abfrage qry_Resultate auf und kommt im Endlosmodus daher.

Mit Klick auf die Schaltfläche Berichtsversion... gelangen Sie zu einem anderen Formular, das jedoch einen Unterbericht einbaut hat, der die Ergebnisse im Prinzip analog darstellt, auch wenn sich die Farbgebung hier etwas unterscheidet. Dieses Formular (siehe Bild 3) und seinen Unterbericht sehen wir uns genauer an.

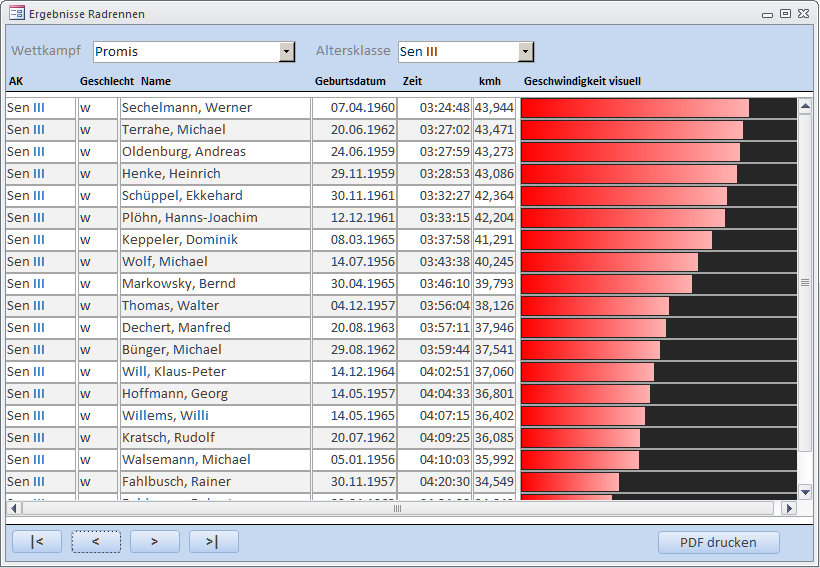

Hier haben wir es nicht mehr mit einem Formular in Endlosansicht zu tun, sondern mit einem Unterbericht im Modus Berichtsansicht (frmErgebnisseReport)

Bild 3: Hier haben wir es nicht mehr mit einem Formular in Endlosansicht zu tun, sondern mit einem Unterbericht im Modus Berichtsansicht (frmErgebnisseReport)

Das umrahmende Formular ist selbst an keine Datenquelle gebunden und steuert lediglich den Unterbericht. Eben dies ist eine Neuerung seit Access 2007. Früher konnte man einen Unterbericht nicht als Steuerelement in ein Formular integrieren, sondern nur wiederum in Berichte. Diese Möglichkeit ist allerdings nur auf Unterberichte beschränkt, die die Berichtsansicht als Standard eingestellt haben. Die Seitenansicht kann nicht in ein Formular eingebettet werden.

Den recht einfachen Entwurf des Berichts rptErgebnisse, der nur einen Detailbereich enthält, finden Sie in Bild 4 dargestellt.

Der Entwurf des Unterberichts für das Formular frmErgebnisseReport

Bild 4: Der Entwurf des Unterberichts für das Formular frmErgebnisseReport

Die Felder der Datenherkunft qry_Resultate (siehe Bild 5) liegen nebeneinander im Detailbereich, so dass sich letztendlich eine Tabellendarstellung ergibt. Das Feld für die Geschwindigkeit (kmh) ist zwei Textboxen zugewiesen, wobei die linke den Wert anzeigt, die rechte einen korrelierenden Farbbalken. Für das Namensfeld ist die Eigenschaft Vergrößerbar auf Ja eingestellt, damit längere Teilnehmernamen nicht abgeschnitten werden, sondern das Textfeld nach unten ausdehnen. Hier zeigt sich bereits ein Vorteil des Unterberichts gegenüber einem Unterformular, denn dieses kann Steuerelemente ja nicht dynamisch skalieren.

Diese Abfrage stellt die Datenherkunft des Unterberichts dar und kombiniert drei Tabellen zur Darstellung der Resultate

Bild 5: Diese Abfrage stellt die Datenherkunft des Unterberichts dar und kombiniert drei Tabellen zur Darstellung der Resultate

Farbbalken über Bedingte Formatierung

Klicken Sie im Berichtsentwurf auf das rechte Textfeld und wählen aus dem Kontextmenü den Eintrag Bedingte Formatierung... Alternativ können Sie dafür die gleichnamige Schaltfläche im Ribbon-Tab Format verwenden. Damit öffnet sich ein Dialogfenster zur Eingabe der Einstellungen für die Formatbedingungen, der zunächst leer ist. Sie legen deshalb eine neue Formatregel über den linken Button Neue Regel an, was einen untergeordneten Detaildialog hervorbringt (siehe Bild 6).

Der zweite Dialog zur Einstellung des Farbbalkens für die Feldformatierung

Bild 6: Der zweite Dialog zur Einstellung des Farbbalkens für die Feldformatierung

Entscheidend ist hier die Auswahl des Regeltyps oben. Mit Werte im aktuellen Datensatz prüfen haben Sie dieselben Einstellmöglichkeiten, wie auch früher schon in anderen Access-Versionen, und können etwa Schriftfarbe oder Hintergrund des Textfelds in Abhängigkeit vom Wert oder von einem Vergleichsausdruck bestimmen. Mit dem Typ Mit anderen Datensätzen vergleichen aber ändert sich die Gestalt des Dialogs komplett. Man hätte diesen Typ auch gleich Farbbalken nennen können.

Aktivieren Sie Nur Balken anzeigen, so fehlt im Feld nachher die textuelle Wertangabe. Die Farbe des Balkens bestimmen Sie im entsprechenden Kombinationsfeld unten, die Vorschau verdeutlicht, wie das dann ungefähr aussehen wird. Grundsätzlich können Sie keinen Farbverlauf zwischen zwei Farben einstellen, denn links ist immer die gewählte Farbe, rechts der Verlauf nach Weiß. Denn die Vorschau lässt hier den Hintergrund des Textfelds außer Acht und rendert diesen nicht.

Tatsächlich handelt es sich rechts aber nicht um Weiß, sondern um den Alpha-Kanal des Balkens. Das bedeutet, dass hier der Hintergrund des Textfelds zunehmend durchscheint. Im Entwurf weiter oben ist zu sehen, dass der Hintergrund auf ein Schwarz eingestellt ist. Somit entsteht schließlich ein Verlauf von Rot nach Schwarz.

Ebenso könnten Sie auch andere Hintergründe verwenden und den Verlauf damit modifizieren. Sogar mehrere Balkenregeln parallel sind möglich, wodurch im Verein mit den Bedingungswerten weitere Gestaltungen entstehen können.

Wir haben für den Bedingungstyp im Beispiel die Angaben Niedrigster Wert und Höchster Wert gemacht. Damit ermittelt die Bedingung den kleinsten aller Geschwindigkeitswerte der Abfrage, welcher rein Rot wird, und den größten, der vollständig transparent wird. Zwischen diesen Polen bewegt dann sich der Verlauf.

Komplizierter wird es bei der Auswahl von Zahl für den Typ. Hier könnten Sie in den dann aktivierten Wert-Feldern selbst Werte eintragen, oder sogar über Ausdrücke errechnen lassen, die den Bereich bestimmen. Wir belassen es jedoch bei der einfachsten Variante.

Nach dem Bestätigen mit OK schließt sich der Detaildialog und im Hauptdialog findet sich nun die neue Regel (Bild 7), die Sie übrigens über Doppelklick auch später noch verändern können. Außerdem können Sie nun auch weitere Regeln anlegen, wobei das nicht zwingend Farbbalken sein müssen, sondern ebenso die üblichen Bedingten Formatierungen für Schriftart und Hintergrund des Felds. Experimentieren Sie einfach etwas mit einigen Kombinationen herum, um die Gestaltungsmöglichkeiten auszuloten.

Der erste Dialog zur Einstellung der Bedingten Formatierung eines Textfelds

Bild 7: Der erste Dialog zur Einstellung der Bedingten Formatierung eines Textfelds

Bericht im Formular

Den nun fertiggestellten Bericht integrieren Sie in den Detailbereich des Formulars frmErgebnisseReport, wie in Bild 8, indem Sie ein Steuerelement Unterformular/-bericht (Ribbon-Tab Entwurf) in ihm anlegen. Stellen Sie für die Eigenschaft Verankern das Nach unten und quer dehnen ein (Ribbon-Tab Anordnen), damit der Unterbericht möglichen Größenänderungen des Detailbereichs folgt. Als Herkunftsobjekt legen Sie Bericht.rptErgebnisse fest. Da das Formular selbst keine Datenherkunft aufweist, entfallen hier entsprechende Feldverknüpfungen.

Im Entwurf von frmErgebnisseReport ist der Bericht als Steuerelement in den Detailbereich des Formulars integriert worden

Bild 8: Im Entwurf von frmErgebnisseReport ist der Bericht als Steuerelement in den Detailbereich des Formulars integriert worden

Zum Filtern der Berichtsdaten dienen die beiden Kombinationsfelder im Formularkopf. Die Combo cbWettkampf holt ihre Einträge direkt aus der Tabelle tblWettkampf, die Combo cbAlterklasse aus einer UNION-Abfrage:

(SELECT 0 AS ID,"(Alle)" AS AK

FROM tblAltersklassen)

UNION (SELECT ID, Alterklasse AS AK

FROM tblAltersklassen)

Imgrunde kommen auch hier die Einträge aus der Nachschlagetabelle tblAltersklassen, werden jedoch mit dem Dummy-Eintrag 0 für (Alle) kombiniert. Dieser Eintrag mit der ID 0 gibt später die Möglichkeit, eine Filterung nach Altersklassen auszuschalten.

Im Fußbereich des Formulars befinden sich vier Schaltflächen zur Navigation durch die Datensätze des Unterberichts – auch das geht halbwegs in der Berichtsansicht! – und eine zur Ausgabe desselben in eine PDF-Datei.

Filtern des Unterberichts zur Laufzeit

Wählen Sie aus der Combobox cbWettkampf etwa den Eintrag Promis aus, so löst dies ihr Ereignis Nach Aktualisieren (After_Update) aus. Dasselbe geschieht bei Auswahl einer Altersklasse (cbAK). Letztere Ereignisprozedur verweist lediglich auf die andere Ereignisprozedur, welche schließlich beide Filterungen zusammenfasst:

Private Sub cbAK_AfterUpdate()

     cbWettkampf_AfterUpdate

End Sub

Die eigentliche Routine steht in Listing 1. Hier entscheidet eine Bedingung zunächst, ob in der Altersklassen-Combo der Dummy-Eintrag 0 gewählt wurde. Dann nämlich bildet sich der Filter-String etwas anders und begrenzt die Datensätze auf alle, die im Feld IDWettkampf den in der Combo gewählten Wert aufweisen. Andernfalls wird auch das Feld IDAK für die gewählte Altersklasse berücksichtigt und die Bedingung im String per AND verknüpft.

Private Sub cbWettkampf_AfterUpdate()

     If cbAK.Value = 0 Then

         Me!SubRpt.Report.Filter = "[IDWettkampf]=" & Me!cbWettkampf.Value

     Else

         Me!SubRpt.Report.Filter = "[IDWettkampf]=" & Me!cbWettkampf.Value & _

             "AND [IDAK]=" & cbAK.Value

     End If

     sRptFilter = Me!SubRpt.Report.Filter

     Me!SubRpt.Report.FilterOn = True

End Sub

Listing 1: Textverschlüsselung über eine String-Umkehr

Dieser Filter-String wird dem Unterbericht verabreicht, der als Steuerelement im Formular die Bezeichnung SubRpt trägt. Wichtig ist, dass Sie dabei nicht das Steuerelement selbst ansprechen, sondern dessen Herkunft mit dem Objektverweis Report:

Me!SubRpt.Report

Der Filter-String wird gültig, sobald die Eigenschaft FilterOn auf True gesetzt wird. Augenblicklich setzt die Neuabfrage der Datensätze ein und die Liste im Formular aktualisiert sich.

Damit unterscheidet sich die Filterung in keiner Weise von der, die Sie auch für ein Unterformular vorgenommen hätten.

Übrigens ist für die Wettkampf-Combo im Entwurf der Standardwert 1 voreingestellt, was dem Wettbewerb 55km-Frauen entspricht, und für die Altersklassen-Combo der Wert 0 (Alle).

Damit der Unterbericht dann beim Laden auch die passenden Daten anzeigt, erfolgt in der Ereignisprozedur Beim Laden (Form_Load) bereits die erste Filterung:

Private Sub Form_Load()

     Me!SubRpt.Report.Filter = "[IDWettkampf]=1"

     Me!SubRpt.Report.FilterOn = True

End Sub

Im Listing wird der Filterausdruck zusätzlich der Variablen sRptFilter zugewiesen. Sie nimmt damit den gegenwärtigen Filter auf. Sie steht dem VBA-Projekt immer zur Verfügung, da sie im Modul mdlReporthelper als Public deklariert ist. Wofür wir deren Inhalt noch benötigt wird, zeigt sich später.

An sich ist die Navigation durch die Datensätze eines Berichts wie in einem Datenblatt eine unnötige Angelegenheit. Zur Demonstration, dass jedoch auch dies in einem Bericht in Berichtsansicht möglich ist, sind die vier Schaltflächen im Formular eingebaut. Der Button zum Anspringen des ersten Datensatzes (cmdFirst)löst etwa diese Ereignisprozedur aus:

Private Sub cmdFirst_Click()

     Me!SubRpt.SetFocus

     DoCmd.GoToRecord , , acFirst

     Me!SubRpt!AK.SetFocus

End Sub

Die entscheidende Anweisung ist hier das DoCmd.GotoRecord mit dem Parameter acFirst. Sie wirkt sich auf das in der Oberfläche aktive Objekt aus.

Das soll ja der Unterbericht sein, weshalb der Fokus zuerst auf das ihn enthaltende Steuerelement SubRpt gelegt wird. Außerdem legt die Routine noch den Fokus auf das Textfeld AK des Berichts. Auf die gleiche Weise gelangt man zum letzten Datensatz des Berichts:

Private Sub cmdLast_Click()

     Me!SubRpt.SetFocus

     DoCmd.GoToRecord , , acLast

     Me!SubRpt!AK.SetFocus

End Sub

Die Darstellung der Navigationsroutinen für den nächsten oder vorigen Datensatz sparen wir uns hier – sie geschieht analog.

Was allerdings nicht gelang, ist das Markieren der dann aktiven Datensatzzeile. Dafür kann man etwa diese Anweisung verwenden:

RunCommand acCmdSelectRecord

Das Markieren erfolgt damit zwar tatsächlich, doch anschließend springt der Bericht eigenartigerweise immer auf den ersten Datensatz...

Es lässt sich also zusammenfassen, dass sich ein Bericht in der Berichtsansicht weitgehend so verhält, wie ein Formular. Der Vorteil gegenüber einem Unterformular liegt in erweiterten Formatierungsmöglichkeiten und den Gruppierungsfunktionen, die wir bisher noch gar nicht ansprachen. Natürlich kann ein Bericht in dieser Ansicht auch wie üblich in Ebenen gruppiert werden, was in Formularen nur über verschachtelte Unterformulare zu realisieren wäre. Dieses Feature ließen wir in der Beispieldatenbank aber außen vor.

Berichtsausgabe in PDF-Datei

Neben dem Drucken eines Berichts ist seine zweitwichtigste Anwendung sicher die Ausgabe in ein PDF-Dokument. Das dürfte zumindest seit Access 2010 der Fall sein, als diese Ausgabemöglichkeit fest in Office eingebaut wurde.

Natürlich können Sie auch auf einen installierten PDF-Drucker ausgeben, doch diesen setzen wir zunächst nicht voraus. Formulare, Datenblätter und Bericht kann Access mit Bordmitteln als PDF rendern. Dafür gibt es genau eine Methode des DoCmd-Objekts. Beispiel:

DoCmd.OutputTo acOutputReport, "_

     "rptErgebnisse2", _

     acFormatPDF, _

     CurrentProject.Path & "\results.pdf", _

True

OutputTo ist eine recht variable Anweisung, die Access-Objekte in allerlei Formaten ausgeben kann. Mit dem Steuerparameter acFormatPDF kommt es zum PDF-Export. Dass das gewünschte Objekt ein Bericht ist, sagt acOutputReport aus.

Dessen Name (rptErgebnisse2) folgt als nächster Parameter. Für das PDF braucht es zusätzlich einen Dateinamen, der sich hier aus dem Pfad der Datenbank plus der Bezeichnung results.pdf zusammensetzt.

Schließlich können Sie als letzten Parameter optional angeben, ob das erzeugte Dokument sogleich im zuständigen Viewer angezeigt werden soll, was mit dem Wert True festgelegt wird. Mit False unterbleibt das und das Dokument wird im Stillen angelegt. Allerdings zeigt dann dennoch ein Dialog den seitenweisen Fortschritt des Renderns an.

Da die Methode die dezidierte Angabe eines Objektnamens erfordert und nicht etwa, wie viele andere DoCmd-Anweisungen, auf das gerade aktive Objekt wirkt, kann der Unterbericht unseres Beispielformulars leider nicht auf direktem Wege in ein PDF-Dokument ausgegeben werden. Das klappt nur und ausschließlich über den Umweg eines anderen Berichts.

Kopieren Sie also den Bericht rptErgebnisse und benennen ihn mit rptErgebnisse2. Löschen Sie den gesamten VBA-Code des Berichts. Erweitern Sie die Gestaltung, wie in Bild 10 vorgestellt.

Der Bericht rptErgebnisse2 dient dem Ausdruck der gefilterten Resulltate und dem Export in das PDF-Format

Bild 9: Der Bericht rptErgebnisse2 dient dem Ausdruck der gefilterten Resulltate und dem Export in das PDF-Format

Neben den eigentlichen Daten im Detailbereich sind hier noch Spaltenköpfe im Seitenkopf eingefügt und zusätzlich ein Titel im Berichtskopf. All dies sind Labels.

Einen statischen Bericht filtern

Dieser Bericht wird im Beispielformular durch Klick auf die Schaltfläche PDF drucken und die erwähnte OutputTo-Methode aufgerufen. Dabei würden allerdings sämtliche Ergebnisse aller Wettkämpfe ungefiltert in das Dokument geraten. Um das zu verhindern, setzt die Ereignisprozedur Beim Öffnen (Report_Open) des Berichts gleich einen Filter:

Private Sub Report_Open(Cancel As Integer)

         Me.Filter = sRptFilter

         Me.FilterOn = True

End Sub

Nun wissen Sie, wofür der Filter-String des Unterberichts des Formulars zuvor in der globalen Variablen sRptFilter abgelegt wurde. Er kommt hier abermals zum Einsatz. Das Beim Öffnen-Ereignis ist übrigens der einzige Ort, an dem Sie einen Bericht in Seitenansicht – diese impliziert OutputTo nämlich – filtern können. Zu späteren Zeitpunkten gelingt dies absolut nicht mehr.

Alternativ hätte man die dem Bericht zugrundeliegende Abfrage modifizieren und für ihre Filterparameter globale Funktionen einsetzen können, die ebenfalls über das Formular gesetzt würden. Tatsächlich wäre diese Lösung performanter, da der Bericht beim Öffnen so nur eine Teilmenge der Datensätze entgegennehmen müsste und das Filtern entfiele.

Dem steht allerdings ein höherer Aufwand mit mehr Objektabhängigkeiten entgegen.

Wie auch immer, das fertige PDF-Dokument zeigt sich im Viewer etwa so, wie in Bild 9. Auch die Farbbalken werden anstandslos gerendert.

So präsentiert sich das exportierte PDF-Dokument mit den Resultaten

Bild 10: So präsentiert sich das exportierte PDF-Dokument mit den Resultaten
