Tabelleninhalte verschlüsseln

  PDF ansehen

  Download PDF und Beispieldatenbank

Der Schutz sensibler Daten in Access-Datenbanken ist keine triviale Angelegenheit. Die Tabellen liegen offen in nur einer Datei, die problemlos auf einen USB-Stick kopiert werden kann, um deren Inhalte anderenorts in aller Ruhe zu inspizieren. Frühere Access-Versionen bis Office 2003 erlaubten die Absicherung über ein Berechtigungsmodell, das später leider ersatzlos gestrichen wurde. Wer auf Nummer Sicher gehen will, der sollte sich Gedanken über eine Datenverschlüsselung machen.

Beispieldatenbank

Die Beispiele dieses Artikels finden Sie in der Datenbank 1701_Cryto.accdb.

Strings verschlüsseln per VBA

Zu den Daten, die in einer Tabelle nicht unbedingt auf den ersten Blick einsehbar sein müssen, gehören vor allem Texte. In einer Adressenliste etwa beträfe dies die Namensfelder, die Telefon- und E-Mail-Daten, sowie andere Adressfelder. Verschlüsselt man diese, so kann ein Unbefugter mit ihnen nicht allzu viel anfangen.

In der Beispieldatenbank bekommen wir es wieder einmal mit der bekannten Kundentabelle zu tun, deren Datenmodell Bild 1 wiedergibt. Neben den Nachschlagetabellen zu Anreden, Orten und Ländern enthält die Haupttabelle tblKunden die üblichen Adressfelder. Wir machen uns zur Aufgabe, die folgenden Felder zu verschlüsseln: Nachname, Vorname, Strasse, Telefon und Email. Das sollte ausreichen, um die Datensätze so zu verunstalten, dass aus ihnen keine Rückschlüsse auf den ursprünglichen Inhalt mehr möglich sind.

Das Datenmodell der Beispieldatenbank zu Kundenadressen

Bild 1: Das Datenmodell der Beispieldatenbank zu Kundenadressen

Der Ausgangszustand zeigt sich in Bild 2. Hier sind alle Adressdaten in konventioneller Weise abgespeichert. Jeder kann sie einsehen und gegebenenfalls stehlen. Dazu benötigt man noch nicht einmal eine Office-Installation, denn die Datenzugriffsbibliotheken DAO und ADO bringt Windows bereits von Haus aus mit. Selbst unter Linux/Android und etwa das Zugriffssystem JDBC käme man an die Tabelle heran. Das wäre zwar auch nach Verschlüsselung noch der Fall, doch dann nützt der Einblick wenig, wie Bild 3 beweist. Hier sind die erwähnten Textfelder über eine Aktualisierungsabfrage einer RC4-Verschlüsselung unterzogen worden, auf die wir noch zu sprechen kommen.

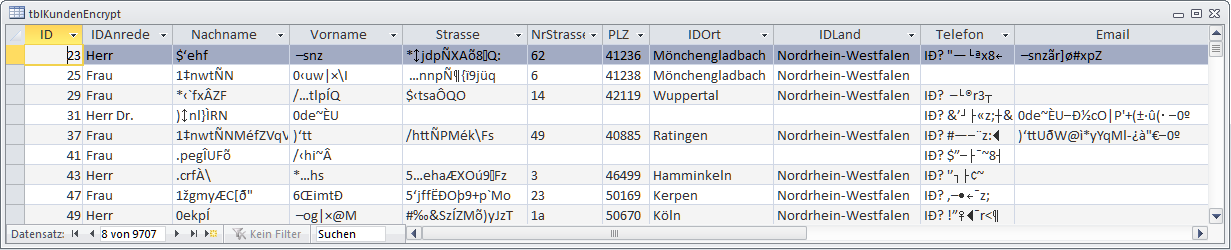

Dieselben Datensätze der verschlüsselten Kundentabelle in der Datenblattansicht

Bild 2: Dieselben Datensätze der verschlüsselten Kundentabelle in der Datenblattansicht

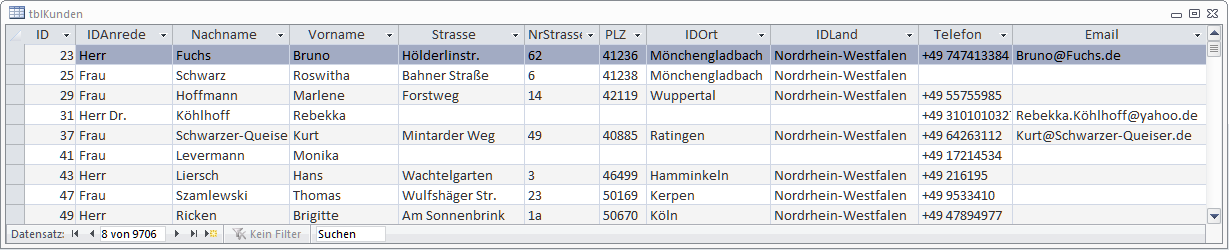

Einige Datensätze der normalen Kundentabelle in der Datenblattansicht

Bild 3: Einige Datensätze der normalen Kundentabelle in der Datenblattansicht

Verschlüsselungsalgorithmen

Access und VBA selbst bringen direkt keine Verschlüsselungsmethoden mit. Sie sind deshalb auf eigene VBA-Implementierungen in Form von Funktionen angewiesen.

Listing 1 zeigt eine extrem einfache Methode, die sich die VBA-Funktion StrReverse zunutze macht. Sie kehrt einen übergebenen String schlicht um:

Sub CryptReverse(S As String)

     Dim sCrypt As String



     sCrypt = StrReverse(S)

     S = StrReverse(sCrypt)

     Debug.Print sCrypt, "/", S

End Sub

Listing 1: Textverschlüsselung über eine String-Umkehr

CryptReverse "Access Basics"

-> scisaB sseccA / Access Basics

Das Ergebnis stellt einen Hacker vor keinerlei Herausforderungen. Der Algorithmus ist ganz offensichtlich – von Verschlüsselung kann man hier wohl kaum sprechen. Anders sieht es bei der Routine zum zweiten Beispiel aus (siehe Listing 2), das alle Zeichen des übergebenen Strings einer binären XOR-Operation unterzieht:

Sub CryptXOR(S As String)

     Dim sCrypt As String

     Dim i As Long, n As Long

     Dim nOrd As Long

     n = Len(S)

     sCrypt = String(n, 0)

     For i = 1 To n

         nOrd = Asc(Mid(S, i, 1))

         Mid(sCrypt, i) = Chr((nOrd Xor 255))

     Next i

     S = String(n, 0)

     For i = 1 To n

         nOrd = Asc(Mid(sCrypt, i, 1))

         Mid(S, i) = Chr((nOrd Xor 255))

     Next i

     Debug.Print sCrypt, "/", S

End Sub

Listing 2: Textverschlüsselung über ein Byte-weises XOR

CryptXOR "Access Basics"

-> ¾œœšŒŒß½žŒ–œŒ / Access Basics

In der ersten For-Next-Schleife werden die einzelnen Zeichen des Strings zunächst über die Mid-Funktion ermittelt und deren ASCII-Ordinalzahl in der Variablen nOrd (Long) gespeichert. Diese wird binär mit Xor 255 behandelt und anschließend per Chr-Funktion wieder in ein Zeichen verwandelt. Die Stringvariable sCrypt nimmt diese Zeichen nacheinander auf. Die zweite Schleife macht die Probe und wiederholt den Vorgang auf genau die gleiche Weise. Verschlüsseln und Entschlüsseln geschehen also über den identischen Algorithmus, so, wie dies auch bei StrReverse der Fall ist. Tatsächlich handelt es sich bei Anwendung von Xor 255 um eine ähnliche Angelegenheit, da hier die Bits eines Bytes schlicht umgekehrt werden:

00110101 -> 11001010

Der Ergebnis-String ist nun ziemlich kryptisch, doch auch hier hat ein Hacker sicher schnell die Lösung gefunden. Also versuchen wir es ihm noch schwerer zu machen.

Die Routine CryptXORReverse (Listing 3) kombiniert die beiden beschriebenen Prozeduren. Erst greift wieder der XOR-Algorithmus, doch anschließend kommt noch StrReverse zum Einsatz. Ergebnis:

Sub CryptXORReverse(S As String)

     Dim sCrypt As String

     Dim i As Long, n As Long

     Dim nOrd As Long

     n = Len(S)

     sCrypt = String(n, 0)

     For i = 1 To n

         nOrd = Asc(Mid(S, i, 1))

         Mid(sCrypt, i) = Chr((nOrd Xor 255))

     Next i

     sCrypt = StrReverse(sCrypt)

     S = String(n, 0)

     For i = 1 To n

         nOrd = Asc(Mid(sCrypt, i, 1))

         Mid(S, i) = Chr((nOrd Xor 255))

     Next i

     S = StrReverse(S)

     Debug.Print sCrypt, "/", S

End Sub

Listing 3: Textverschlüsselung über Byte-weises XOR plus String-Umkehr

CryptXORReverse "Access Basics"

-> Œœ–Œž½ßŒŒšœœ¾ / Access Basics

Deutlich schwerer nachvollziehbar sind Algorithmen, die sich etwa die Mod-Funktion von VBA zunutze machen, welche die Ordinalzahl eines Zeichens quasi rotieren lässt. Listing 4 demonstriert so eine Lösung.

Sub CryptAddMod(S As String)

     Dim sCrypt As String

     Dim i As Long, n As Long

     Dim nOrd As Long

     n = Len(S)

     sCrypt = String(n, 0)

     For i = 1 To n

         nOrd = Asc(Mid(S, i, 1))

         Mid(sCrypt, i) = Chr(((nOrd + 144) Mod 256))

     Next i

     S = String(n, 0)

     For i = 1 To n

         nOrd = Asc(Mid(sCrypt, i, 1)) - 144

         Mid(S, i) = Chr((nOrd + 256) Mod 256)

     Next i

     Debug.Print sCrypt, "/", S

End Sub

Listing 4: Textverschlüsselung über die Ordinalzahl der Zeichen und Mod

Statt Xor wird der Ordinalzahl in nOrd hier die willkürliche Zahl 144 hinzuaddiert und über Mod sichergestellt, dass dabei keine Zahl >255 herauskommt.

Ansonsten gleicht der Algorithmus dem aus Listing 2. Zum Entschlüsseln können Sie allerdings nicht die identische Funktion verwenden. Der zweite Teil der Routine zeigt, dass hier zunächst vom Byte-Wert die Zahl 144 subtrahiert werden muss, um daraus wieder das korrekte Zeichen zu machen. Das Ergebnis hier:

CryptAddMod "Access Basics"

-> Ñóóõ°Òñùó / Access Basics

Die bisherigen Algorithmen haben den Nachteil, dass der Ergebnis-String die gleiche Länge hat, wie der Eingabe-String.

Die Routine CryptDist in Listing 5 ändert das. Hier bekommt man einen String variabler Länge heraus, in dem nur noch sehr schwer das Original auszumachen ist:

Sub CryptDist(S As String)

     Dim sCrypt As String

     Dim i As Long, n As Long

     Dim nOrd As Long

     Dim arr() As String

     For i = 1 To Len(S)

         nOrd = Asc(Mid(S, i, 1))

         sCrypt = sCrypt & StrReverse(CStr(nOrd)) & Chr$(224)

     Next i

     S = String(Len(S), 0)

     arr = Split(sCrypt, Chr$(224))

     For i = 0 To UBound(arr) - 1

         nOrd = Val(StrReverse(arr(i)))

         Mid(S, i + 1) = Chr(nOrd)

     Next i

     Debug.Print sCrypt, "/", S

End Sub

Listing 5: Textverschlüsselung über mehrere kompinierte Methoden

CryptDist "Access Basics"

-> 56à99à99à101à511à511à23à66à79à511à501à99à511à / Access Basics

Eine Beschreibung der Funktionsweise lassen wir an dieser Stelle außen vor. Trotz der Kürze der Prozedur fällt sie doch recht komplex aus.

Und schließlich ein letztes Beispiel (siehe Listing 6), das die Hex-Funktion von VBA heranzieht:

Sub CryptHex(S As String)

     Dim sCrypt As String

     Dim i As Long, n As Long

     Dim sOrd As String, nOrd As Long

     For i = 1 To Len(S)

         sOrd = "00"

         Mid(sOrd, 1) = StrReverse(Hex(Asc(Mid(S, i, 1))))

         sCrypt = sCrypt & sOrd

     Next i

     S = ""

     For i = 1 To Len(sCrypt) Step 2

         sOrd = Mid(sCrypt, i, 2)

         nOrd = Val("&H" & StrReverse(sOrd))

         S = S & Chr(nOrd)

     Next i

     Debug.Print sCrypt, "/", S

End Sub

Listing 6: Textverschlüsselung unter Einsatz der Hex-Funktion

CryptHex "Access Basics"

-> 14363656373702241637963637 / Access Basics

Auch hier lässt das Ergebnis sicher kaum Rückschlüsse auf den Ausgangs-String zu.

Sie finden die beschriebenen Prozeduren alle im Modul mdlCrypt der Beispieldatenbank. Sie demonstrieren im Prinzip lediglich die Vorgehensweise bei der Verschlüsselung von Texten. Sie müssen sich jedoch keine Gedanken um eine eigene wasserdichte Implementierung machen, da derartige Routinen zuhauf im Netz zu finden sind.

Als Standardverfahren hat sich etwa der RC4-Algorithmus bewährt. Die Kodierung benötigt neben dem Eingabe-String noch einen Schlüssel, der dann bei der Dekodierung ebenso verwendet wird. Die Funktion RC4 im Modul mdlRC4, welche wir hier nicht abbilden, erzeugt über dieses Paar einen Ergebnis-String:

globkey = "akrakadabra"

GenerateKey

S = RC4("Access Basics")

Debug.Print S, "/", RC4(S)

-> üÁ6–´ÑÚ_¥Ó / Access Basics

Die globale Variable globKey nimmt den Schlüssel auf. Dieser kann von der Prozedur RC4 allerdings nicht direkt verwendet werden, sondern muss erst über einen Aufruf der Hilfsroutine GenerateKey in ein Byte-Array überführt werden.

Einmal erzeugt, arbeitet die Routine forthin mit diesem Schlüssel-Array. Das Schöne an der Prozedur ist, dass sie reversibel arbeitet und Kodierung, wie Dekodierung, gleichermaßen erledigt. Sie arbeitet hinreichend schnell, so dass sie auch für größere Datenmengen einzusetzen ist.

Wer an maximaler Performance interessiert ist, der kommt um API-Funktionen nicht herum. Windows enthält solche Verschlüsselungsfunktionen in der Bibliothek advapi32.dll. Das aufwändige Klassenmodul clsCrypto der Beispieldatenbank, Ergebnis mehrerer Visual Basic 6-Autoren, macht sie sich zunutze. Eine Einsatzmöglichkeit gibt Listing 7 wieder.

Private cCrypt As clsCrypto

Public Function RC42E(S As Variant) As String

     If Len(Nz(S)) = 0 Then Exit Function

     If cCrypt Is Nothing Then InitCrypto

     RC42E = cCrypt.EncryptData(S)

End Function

Public Function RC42D(S As Variant) As String

     If Len(Nz(S)) = 0 Then Exit Function

     If cCrypt Is Nothing Then InitCrypto

     RC42D = cCrypt.DecryptData(S)

End Function

Private Sub InitCrypto()

     Set cCrypt = New clsCrypto

     cCrypt.Password = "abrakadabra"

     cCrypt.EncryptionAlgorithm = EC_CRYPT_ALGO_ID.RC4

End Sub

Listing 7: Ver- und Entschlüsselung mithilfe der Klasse clsCrypto

Die Funktion RC42E dient dem Verschlüsseln des übergebenen Strings, die Funktion RC42D der Entschlüsselung. Beide testen zunächst per Len(), ob der übergebene String überhaupt gefüllt ist – nur dann müssen die Prozeduren in Aktion treten.

Zweitens checken sie ab, ob die Klassenobjektvariable cCrypt, deklariert im Kopf des Moduls, schon initialisiert ist. Falls nicht, so erledigt ein Aufruf der Hilfsprozedur InitCrypto dies.

Sie erzeugt eine Instanz der Klasse, setzt das Verschlüsselungspasswort auf akrakadabra und weist die Klasse schließlich an, den RC4-Algorithmus zu verwenden. Die Methode EncryptData gibt dann den verschlüsselten String zurück, die Methode DecryptData den entschlüsselten.

Die Routinen schaffen auf einem aktuelleren Rechner problemlos die Ver- und Entschlüsselung von etwa Hunderttausend Strings pro Sekunde. Das hängt natürlich auch von der Länge der übergebenen Texte ab. Wir verwenden Sie deshalb für die weiteren Schritte unserer Aufgabe, die Kundentabelle zu kodieren.

Sicherheitshinweis: Das Passwort akrakadabra ist im Modul hartkodiert, was dem Hacker das Leben leicht macht. Im produktiven Einsatz sollte dies verschleiert werden. Sie könnten etwa zu so einem Trick greifen:

cCrypt.Password = StrReverse("karba") & _

StrReverse("arbada")

Sinnvoll ist es natürlich überdies, das VBA-Projekt mit einem Passwort zu sichern, damit es nicht eingesehen werden kann, oder die Datenbank gleich in das MDE- oder ACCDE-Format zu überführen.

Eine Tabelle RC4-verschlüsseln

Erzeugen Sie zunächst eine Kopie der Tabelle tblKunden inklusive der enthaltenen Datensätze und benennen sie tblKundenEncrypt. Damit stellen Sie sicher, dass die Daten nicht hinüber sind, falls beim Verschlüsseln etwas schief laufen sollte.

Die duplizierte Tabelle ist nun die Basis für die folgenden Schritte. Legen Sie eine neue Abfrage an und fügen Sie ihr die neue Tabelle ein. Stellen Sie als Modus eine Aktualisierungsabfrage ein. Fügen Sie nun dem Entwurf alle Felder hinzu, die verschlüsselt werden sollen.

In die Zeile Aktualisieren geben Sie dann jeweils den RC42E-bearbeiteten Feldinhalt an (siehe Bild 4). Nach dem Ausführen der Abfrage sind die Textinhalte dann so verschlüsselt, wie schon weiter oben gezeigt.

Diese Aktualisierungsabfrage verschlüsselt die Textinhalte der Kundentabelle tblKundenEncrypt über den RC4-Algorithmus

Bild 4: Diese Aktualisierungsabfrage verschlüsselt die Textinhalte der Kundentabelle tblKundenEncrypt über den RC4-Algorithmus

Damit aus diesen Daten wieder sinnvolle Angaben entstehen, benötigen Sie eine weitere Abfrage, die die Verschlüsselung rückgängig macht. Die Auswahlabfrage in Bild 5 unterzieht etwa den Nachnamen der Tabelle der Funktion RC42D und gibt ihn wiederum über den Feld-Alias Nachname aus. Dies ist auch für alle weiteren verschlüsselten Felder vorzunehmen. Die restlichen Tabellenfelder können Sie dem Ergebnis hingegen auf die übliche Weise hinzufügen.

Und diese Auswahlabfrage entschlüsselt die Textinhalte der Tabelle tblKundenEncrypt wieder über RC4

Bild 5: Und diese Auswahlabfrage entschlüsselt die Textinhalte der Tabelle tblKundenEncrypt wieder über RC4

Nach dem Start der Abfrage präsentieren sich alle Datensätze wieder in lesbarer Form. Allerdings können in dieser Datenblattansicht die Datensätze nicht aktualisiert werden, weil die RC42-Funktionen dies verhindern. Sie ist damit schreibgeschützt.

Verschlüsselte Daten im Formular

Verschlüsselte Tabellen lassen sich in einem Formular leider nicht so leicht bearbeiten, wie unverschlüsselte. Wenn Sie lediglich eine Ausgabe der Daten benötigen, so können Sie die vorige Abfrage direkt als Datenquelle für das Formular verwenden.

Sobald sie jedoch bearbeitbar sein sollen, ist ein anderes Vorgehen unumgänglich.

Das Formular frmAdressen der Beispieldatenbank (siehe Bild 6) zeigt die Feldinhalte korrekt an.

Das Adressformular baut auf der verschlüsselten Kundentabelle auf

Bild 6: Das Adressformular baut auf der verschlüsselten Kundentabelle auf

Klicken Sie auf den Button rechts oben, so zeigen sich die tatsächlich darunterliegenden Daten, wie in Bild 7. Die verschlüsselten Felder können dennoch aktualisiert werden. Das allerdings funktioniert nicht ohne die Zuhilfenahme von VBA.

Bei ausgeschalteter Entschlüsselung zeigt sich der wahre Inhalt der Felder

Bild 7: Bei ausgeschalteter Entschlüsselung zeigt sich der wahre Inhalt der Felder

Sehen Sie sich dazu den Entwurf des Formulars in Bild 8 an. Ein Teil der Felder ist an die dem Formular zugewiesene Datenherkunft (Tabelle tblKundenEncrypt) gebunden, die verschlüsselten Felder jedoch nicht.

Die Entwurfsansicht des Adressformulars mit seinen ungebundenen Feldern

Bild 8: Die Entwurfsansicht des Adressformulars mit seinen ungebundenen Feldern

Sie zeigen hier den Schriftzug Ungebunden. Folglich müssen deren Inhalte über Programmierung gesetzt werden. Die geeignete Ereignisprozedur ist für diesen Zweck die Beim Anzeigen (Form_Current).

Sie wird automatisch aufgerufen, sobald Sie zu einem beliebigen Datensatz navigieren. Listing 8 zeigt die Prozedur. Das Datenherkunftsfeld Nachname wird per RC42D-Funktion dechiffriert und dem Textfeld txtNachname zugewiesen. Dasselbe geschieht für die weiteren verschlüsselten Textfelder.

Private Sub Form_Current()

     Me!txtNachname = RC42D(Me!Nachname)

     Me!txtVorname = RC42D(Me!Vorname)

     Me!txtStrasse = RC42D(Me!Strasse)

     Me!txtTelefon = RC42D(Me!Telefon)

     Me!txtEmail = RC42D(Me!Email)

End Sub

Listing 8: Die Ereignisprozedur Beim Anzeigen des Formulars setzt die entschlüsselten Felddaten ein.

Wie aber können diese Felder dann aktualisiert werden? Beim Ändern eines Feldinhalts tritt etwa die Ereignisprozedur Nach Aktualisierung (After_Update) ein. Das gilt auch für ungebundene Felder. Sie kann nun benutzt werden, um den eingegebenen Text zu kodieren:

Private Sub txtNachname_AfterUpdate()

     Me!Nachname = RC42E(Me!txtNachname)

End Sub

Private Sub txtVorname_AfterUpdate()

     Me!Vorname = RC42E(Me!txtVorname)

End Sub

Private Sub txtStrasse_AfterUpdate()

     Me!Strasse = RC42E(Me!txtStrasse)

End Sub

...

So landen die verschlüsselten Inhalte wieder in den Tabellenfeldern.

Bliebe noch die Routine, die beim Klick auf den Button cmdAusEin hervorgerufen wird (siehe Listing 9). Sie demonstriert nochmal einmal deutlicher, wie die Felder besetzt werden.

Private Sub cmdAusEin_Click()

     If Me!cmdAusEin.Caption = "Verschlüsselung ein" Then

         Me!cmdAusEin.Caption = "Verschlüsselung aus"

         Me!txtNachname = Me!Nachname

         Me!txtVorname = Me!Vorname

         Me!txtStrasse = Me!Strasse

         Me!txtTelefon = Me!Telefon

         Me!txtEmail = Me!Email

         Me.AllowEdits = False

     Else

         Me!cmdAusEin.Caption = "Verschlüsselung ein"

         Me!txtNachname = RC42D(Me!Nachname)

         Me!txtVorname = RC42D(Me!Vorname)

         Me!txtStrasse = RC42D(Me!Strasse)

         Me!txtTelefon = RC42D(Me!Telefon)

         Me!txtEmail = RC42D(Me!Email)

         Me.AllowEdits = True

     End If

End Sub

Listing 9: Umschalten zwischen ver- und entschlüsselter Feldansicht über Button

Hier wird auch klar, warum Textboxen nie mit dem gleichen Namen versehen werden sollten, wie deren Datenfelder. Bei Me!Nachname wüsste man ja sonst nicht, ob das Datenfeld oder die Textbox Nachname angesprochen würde. Leider macht Access dies beim automatischen Formularentwurf generell, weshalb dann Nacharbeit angesagt ist.

AllowEdits ist übrigens eine Formulareigenschaft, die einstellt, ob das Bearbeiten von Datensätzen erlaubt sei.

Steht sie auf False, so sind alle Eingabesteuerelemente gesperrt. Im unentschlüsselten Modus des Formulars, der hier nur zu Demonstrationszwecken eingebaut wurde, sollte das besser der Fall sein. Setzen von True hingegen bewirkt das augenblickliche Freigeben der Bearbeitbarkeit.
